規格型號：77305643
頻率：9.840~50.00MHZ

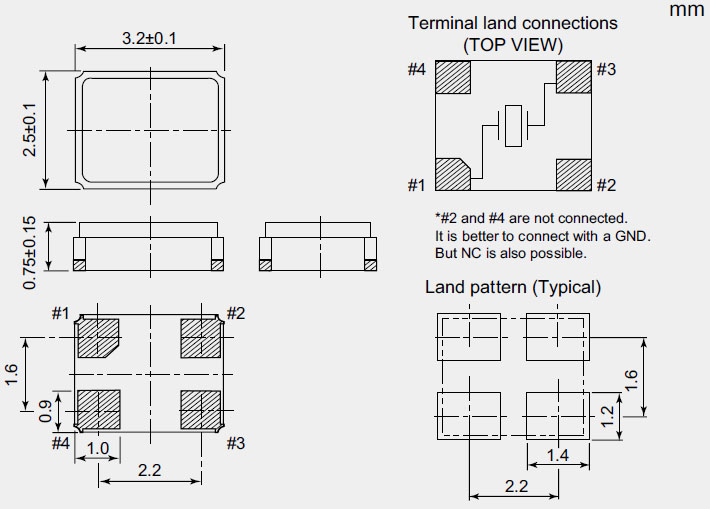

尺寸：3.2*2.5mm
PDF

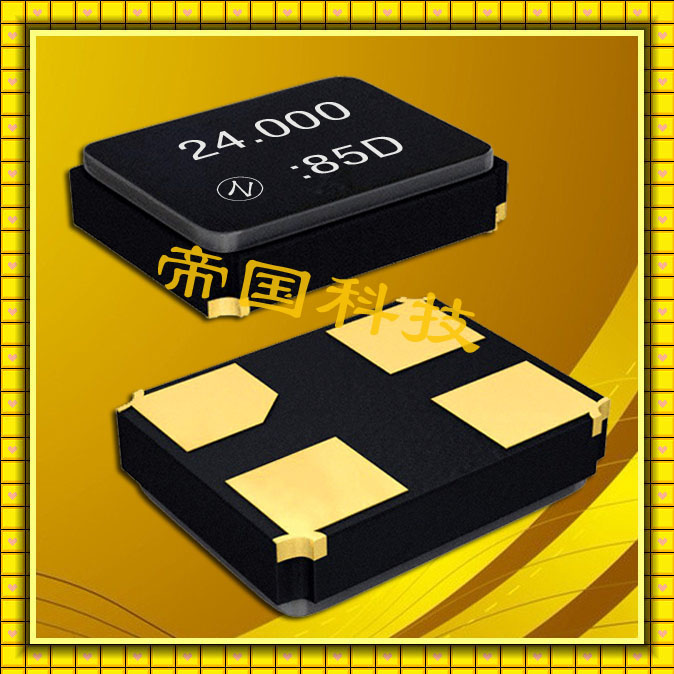

產品描述：NX3225GA貼片晶振,四腳陶瓷面晶振,日本NDK株式會社,超小型石英晶片的設計：石英晶片的長寬尺寸已要求在0.002mm內，由于晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，...

NX3225GA貼片晶振,四腳陶瓷面晶振,日本NDK株式會社,超小型石英晶片的設計：石英晶片的長寬尺寸已要求在±0.002mm內，由于晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致晶片不能正常工作，從而導致產品在客戶端不能正常使用，研發及生產超小型石英晶體元器件完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此晶片設計的計算機程序，該程序晶片外形尺寸已全面應用并取得很好的效果。超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.

晶振參數	NX3225GA
額定頻率范圍	9.840 to 50.00(MHz)
泛波次數	基波
頻率偏差 (25±3℃)	±20×10^-6
頻率溫度特性 (以25℃為基準)	±30×10^-6
工作溫度范圍	-40 to +85℃
儲存溫度范圍	-40 to +85℃
等效串聯電阻(額定頻率：以上～未滿)	Max. 40Ω
驅動功率	10µW (Max. 200µW)
負載電容	8pF

石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (圖十一) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.
頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在(圖十一)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).
在圖中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.

“日本電波工業株式會社（NDK）”為世界最大的石英晶振生產企業之一,同時其在中國蘇州建立的工廠也為中國同類企業中生產規模最大.本公司的產品為晶體諧振器、晶體振蕩器、晶體濾波器、聲表面波濾波器和光學低通濾波器等,被廣泛用于移動通信、辦公自動化、家電、汽車電子等領域.目前移動通信和汽車電子市場的市場份額均為世界第一.

經營理念

要認識到作為世界一流廠家的使命和責任,要始終在行業中起帶頭作用.

搶先取得社會需求,為客戶提供高質量的服務.

追求使用更方便、更穩定的發振源,創造更高的附加價值.

不畏失敗,向困難挑戰,努力培養出能自我開發的人才.

通過工作發揚人格.

尊重個人,努力提高員工的生活水平.

以與關系公司、供應商及包括地區社會在內的共同繁榮來回報投資者.

致力于保護地球環境,擔負起責任.

NDK電子自公司成立以來,秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』,所有活動應遵從以下政策：

1.新產品自設計階段至成品完成后之服務即應考察該產品對環境產生之沖擊,避免使用會造成污染之原物料及制程；對污染之防治應從根源解決問題,以《不產生、不使用》為最高指導原則.

2.若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性（能）資源使用,應從系統研究改善使用效率,以達成節約能源之目標.

3.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.

4.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.
